設備紹介

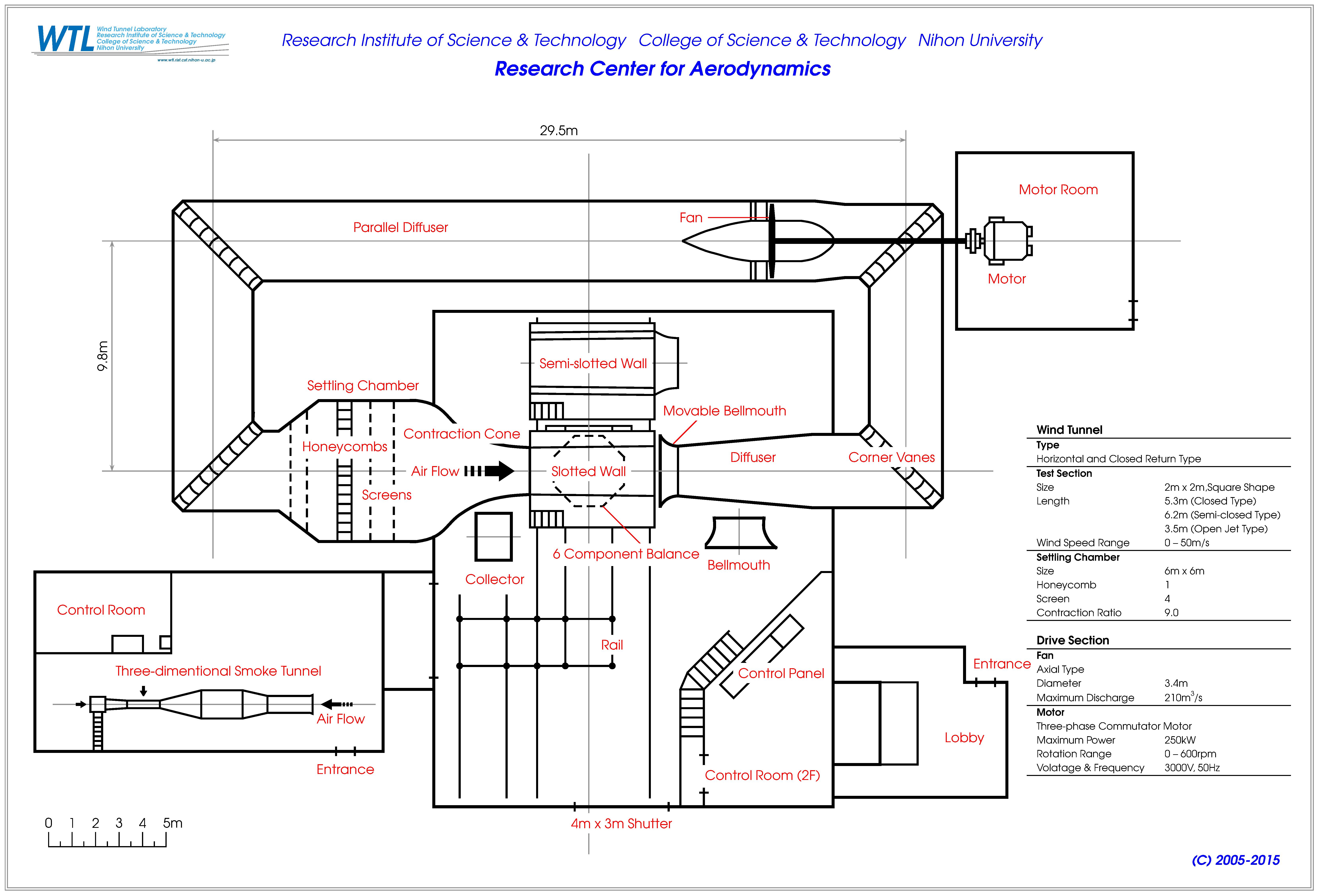

風洞
| 形式 | 水平式閉鎖回流型 | |
|---|---|---|
| 測定部 | 断面寸法 | 2m×2m 正方形 |
| 長さ | 5.3m 固定壁 | |
| 6.2m 半固定壁 | ||
| 3.5m 自由壁 | ||
| 風速 | 0～50m/s | |
| 集合洞 | 寸法 | 6m×6m |
| ハニカム | 1 | |
| 金網 | 4枚 | |
| 縮流比 | 9.0 | |
駆動部
| 送風機(軸流型) | 直径 | 3.4m |
|---|---|---|
| 最大流量 | 210m3/s | |
| 電動機 (三相整流子電動機) |
最大出力 | 250kW |
| 回転数 | 0～600rpm | |
| 電圧/周波数 | 3000V/50Hz |
![labo_img2_2[1].jpg](https://www.wtl.cst.nihon-u.ac.jp/application/files/3915/5201/3588/labo_img2_21.jpg)
![labo_img2_3[1].jpg](https://www.wtl.cst.nihon-u.ac.jp/application/files/8715/2394/6006/labo_img2_31.jpg)
主な計測器
(1)支柱式6分力天秤
| 最大荷重 | 揚力 | 2500N |
|---|---|---|
| 抗力 | 500N | |
| 横力 | 500N | |
| 縦揺れモーメント | 200N m | |
| 横揺れモーメント | 250N m | |
| 片揺れモーメント | 250N m | |
| 角度範囲 | 仰角 | -30～45deg. |
| 偏揺角 | -90～90deg. |
(2) 吊線式3分力天秤
| 最大荷重 | 揚力 | 1400N |
|---|---|---|
| 抗力 | 400N |
(3) 3次元トラバース装置
(4) 多点切替式圧力計測装置
(5) 熱線風速計・サーミスタ式風速計
(6) 小型3分力天秤
